Test uniformidad CS2730

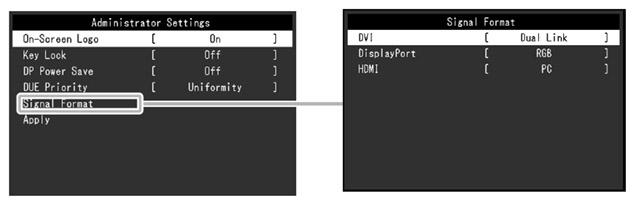

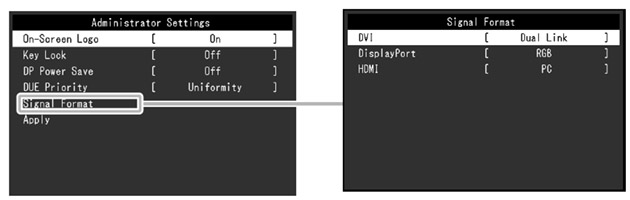

Los valores de gris utilizados en la prueba de uniformidad son los de la Colorcheker. El monitor ha sidos calibrado a los parámetros que marca el test UGRA 120 cd gama 1,8. Calibrado mediante el software Colornavigator y el calibrador i1 Display PRO. Al monitor se le ha activado el DUE (Digital Uniformity Equalizer) el sistema de compensación electrónica con prioridad al gris en el ColorNavigator. Hay que tener presente que el DUE en el CS2730 se puede modificar tanto desde el panel del monitor entre la opción brillo o uniformidad.

Uniformity (Recommended): Makes the brightness and color of the whole screen uniform. The brightness of a high graduation area is also corrected so it is uniform.

Brightness: Correct with priority on the maximum brightness and contrast ratio.

Desde el software ColorNavigator podemos escoger entre tres valores, gray balance, standard o Contrast.



Las prioridad dependen del criterio del cliente en función de la tarea a realizar.

Eizo recomienda trabajar en un rango de 80 a 120 cd/m2

Ver tabla de valores RGB/Lab

Fotografía _MG_2653.jpg con el sistema DUE desactivado

f5,6 v 1/15 ISO 100 imagen de fondo con valores RGB (R85, G85, B85)



Fotografía _MG_2679

f5,6 v 1/15 ISO 100 imagen de fondo con valores RGB (R200, G200, B200)



Fotografía _MG_2680

f5,6 v 1/15 ISO 100 imagen de fondo con valores RGB (R160, G160, B160)



Fotografía _MG_2681

f5,6 v 1/15 ISO 100 imagen de fondo con valores RGB (R122, G122, B122)



Fotografía _MG_2682

f5,6 v 1/15 ISO 100 imagen de fondo con valores RGB (R85, G85, B85)



Fotografía _MG_2683

f5,6 v 1/15 ISO 100 imagen de fondo con valores RGB (R52, G52, B52)



Fotografía _MG_2684 expuesta 0,3s

f5,6 v 0,3s ISO 100 imagen de fondo con valores RGB (R52, G52, B52)



Fotografía _MG_2686 expuesta 0,6s

f5,6 v 0,6s ISO 100 imagen de fondo con valores RGB (R52, G52, B52)



Fotografía _MG_2675 expuesta a 0,8 segundo

f5,6 v 1s ISO 100 imagen de fondo con valores RGB (0,0,0)



Fotografía _MG_2675 expuesta a 1 segundo

f5,6 v 1s ISO 100 imagen de fondo con valores RGB (0,0,0)



Fotografía _MG_2674 expuesta a 2,5 segundo (forzada)

f5,6 v 1s ISO 100 imagen de fondo con valores RGB (0,0,0)





Resultado del test UGRA

+

Resultado de la calibración mediante ColorNavigator con los valores del test UGRA
